1.简介：

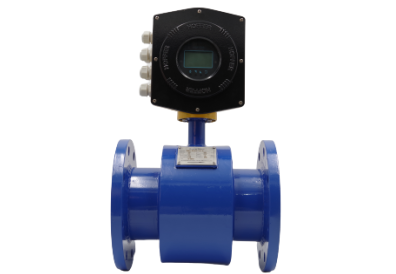

HFW3000型电磁能量计是一种适用于可导介质测量的电磁能量计（导电率≥20 uS/cm）。HFW3000可选择分体式和一体式。分体式电磁能量计通过远程通信建立一个无线通信网络，覆盖范围可达到500米。基站内近距离可以使用一个频率为928MHz基站通讯总线，或者使用Modbus传输到任何地方。HFW3000可以选择IP65或者IP68。传感器部件适合用于潮湿环境或者地下开采。
电磁能量计与传统的能量测量方式相比，具有明显的优点：1）电磁能量计在流体流过的管道内部无阻碍件和活动件，因而可靠性高，使用寿命长，日常维修量小。2）它的体积流量测量准确度高、重复性好，可以在比较大的量程比范围内，实现对流体体积流量的高准确度直接测量。3）电磁能量计可测量的介质类型广泛，除可以测量一般粘度的液体外，还可以测量各种高粘度、非牛顿型流体。对于含有固相成分的浆液、含有微量气相成分的流体，在一定条件下也可使用。
目前，HFW3000型能量计广泛运用于石油、石化、化工、制药、造纸、食品和能源等行业。在工艺过程的能量检测和贸易交接计量等场合也是经常选用地能量计量仪表。HFW3000型电磁能量计业已受到国际流量测量届的高度重视和广大用户的欢迎，是当今世界上比较先进、使用最广的一种能量测量仪表。
2.技术特点：
♦管径范围全：1/2”-120”(15-3000mm)♦流速范围广：0.3-6 m/s
♦通讯协议多：Modbus
♦测量介质广：液体，导电率≥20 uS/cm
♦防护等级高：IP65，IP68
♦可选内衬多：CR，PTFE
♦精度等级高：±1.5%，±1.0%，±0.5%
♦内设空管警报和励磁警报
3.参数规格：
♦管径范围：1/2”-120”(15-3000mm)♦测量范围：0.3 - 6 m/s
♦介质温度： 标准：-20 ~ +50 Dec. C
可选：-20 ~ +90 Deg. C
♦测量管材质：不锈钢304
♦法兰材质：标准：碳钢
可选：不锈钢304
♦线圈外壳材质：标准：碳钢
可选：不锈钢304♦内衬材质：CR（40-3000 mm）
PTFE（15-600 mm）
♦防护等级：标准：IP65，分体式可选IP68 表体
♦导电性：≥20uS/cm
♦电极与接地环材质：不锈钢316
哈氏合金C
♦电流接口：2 X PG11
♦环境温度：-25 to +50 Deg. C
♦安装连接：GB/T 9112~9124-2010
♦励磁选择：标准：150mA
♦精度：标准：+/-1.5%
可选：+/-1.0%，+/-0.5%
♦电源要求：220 VAC
24 VDC
♦输出信号：MODBUS RS-485
4.选型编码表：
| HFW3000 | ***- | *- | **** | * | * | *- | *****- | **- | * | Description型号 |
| Integral type一体式 | IN3 | Transmitter转换器 | ||||||||
| Remote type分体式 | IN1 | |||||||||
| CR | T | Liner Material内衬材料 | ||||||||
| PTFE | C | |||||||||
| DN15~DN3000 | **** | Line Size管径(mm) | ||||||||
| SS 316/N 不锈钢316/无接地电极 | S | Electrode电极/接地电极 | ||||||||
| Hast C/N 哈氏合金C/无接地电极 | H | |||||||||
| SS 316/Y 不锈钢316/有接地电极 | E | |||||||||
| Hast C/Y 哈氏合金C/有接地电极 | O | |||||||||
| Max Pressure 1.0Mpa | C |
|
Nominal Pressure 公称压力(Mpa) |
|||||||
| Max Pressure 1.6Mpa | D | |||||||||
| CS 碳钢 | 1 |
Flange Materials 法兰材质 |
||||||||
| SS 304 不锈钢304 | 3 | |||||||||
| FLOW METER 流量计 | F |
Meter Type 仪表类型 |
||||||||
| ENERGY METER能量计 | MAGEG | |||||||||
| 220 VAC | AC |
Power supply 供电电源 |
||||||||
| 24 VDC | DC | |||||||||
| B级 | B |
RTD 温度传感器 |
||||||||
| A级 | A | |||||||||
| None不配置 | N | |||||||||
’
