1.简介：

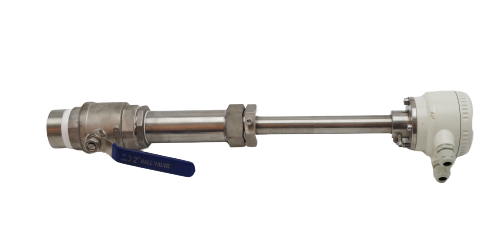

HFE61F-H用于测量封闭管道中导电流体的体积流量，适用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、造纸、医药、食品等工、农业部门的生产过程流量测量和控制。
HFE61F-H适用于DN50~DN8000管道，可在线测量和监控流体介质电导率应不低于20 µS/cm的流量或流速。HFE61F-H的测量不受流体压力、温度、密度和黏度变化的影响，含少量固体颗粒或气泡也能测量。
2.技术特点：
◆ 在线可插拔安装型式产品可在低压或带压情况下不停水方便的安装、拆卸。
◆ 可简单地安装于现有管道，非常适用于现有管道增加流量测量与监控点。
◆ 测量精度不受被测介质的温度、压力、密度、粘度、电导率（电导率大于20µs/cm）等影响。
◆ 传感器几乎无压力损失，能量损耗极低。
◆ 特别适于大中径管道流量测量和控制。
◆ 采用先进的低频方波励磁，零点稳定，抗干扰能力强，工作可靠。
◆ 流量测量范围宽，被测量管道内的满量程流速可以0.5m/s至10m/s任意设定，输出信号与流量呈线性关系。
♦ 通讯方式：FF、4-20mA、HART、DP、MODBUS。
3.参数规格：
在线可插拔安装型式的变送器插入杆长度与测量管道直径对照表
| 变送器规格型号 |
变送器插入杆长度 （mm） |
被测量管道直径 | |
| 插入到（1/2）*D处 | 插入到（1/8）*D处 | ||
| HFE61F-H-B-500 | 500 | DN50 ~ DN400 | DN50 ~ DN1600 |
| HFE61F-H-B-900 | 900 | DN450 ~ DN1200 | DN450 ~ DN4800 |
| HFE61F-H-B-1200 | 1200 | DN1400 ~ DN1800 | DN1400 ~ DN7200 |
| HFE61F-H-B-1500 | 1500 | DN2000 ~ DN2400 | DN2000 ~ DN8000 |
4.选型编码表：
HFE61F-H 插入式电磁流量计选型编码表
| HFE61F-H- □ | _ | □□□ | □□ | □ | □ | □ | □ | □ | □ | □ | □ | □ | □ | □ | |||
| [1] | [2] | [3] | [4] | [5] | [6] | [7] | [8] | [9] | [10] | [11] | [12] | [13] | [14] | ||||
| [2] | Nominal diameter (mm) | [6] | Medium temperature | ||||||||||||||
| 050 | 350 | 102 | 262 | A | ≤80 ℃ | ||||||||||||
| 065 | 400 | 122 | 282 | B | ≤120 ℃ | ||||||||||||
| 080 | 450 | 142 | 302 | ||||||||||||||
| 100 | 500 | 162 | 402 | ||||||||||||||
| 125 | 600 | 182 | 502 | [7] | Protection class | ||||||||||||
| 150 | 700 | 202 | 602 | 1 | IP65 | ||||||||||||
| 200 | 800 | 222 | 702 | 2 | IP67 (one-body structure only) | ||||||||||||
| 300 | 900 | 242 | 802 | 3 | IP68 (Separate type only, need to indicate the length of the connecting cable) | ||||||||||||
| eg：150 = DN150；122 = DN1200 | |||||||||||||||||
| [8] | Explosion-proof requirements | ||||||||||||||||
| [3] | Nominal pressure (pressure class of riser flange of specified ruler mounting type) | 1 | No requirement | ||||||||||||||
| 06 | 0.6 MPa (DN700 --- DN8000) | ||||||||||||||||
| 10 | 1.0 MPa (DN200 --- DN1400) | ||||||||||||||||
| 16 | 1.6 MPa (DN50 --- DN600) | [9] | Sensor and converter combined structure | ||||||||||||||
| 20 | ANSI 150 (DN15 --- DN600) | C | monotype (ONLY DN50 --- DN1000) | ||||||||||||||
| 40 | 4.0 MPa (DN 50 --- DN150) | R | 分离型 (配10m信号电缆,其他长度另订。) | ||||||||||||||
| 50 | ANSI 300 (DN50 --- DN600) | ||||||||||||||||
| J1 | JIS 10K (DN50 --- DN300) | [10] | 供电电源 | ||||||||||||||
| J2 | JIS 20K (DN50 --- DN300) | A | 交流 85---265 VAC /45---63Hz | ||||||||||||||
| AA | 特殊压力要求 （依据特殊订货单） | D | 直流 16---36 VDC | ||||||||||||||
| BB | 在线可插拔安型式 | ||||||||||||||||
| [11] | 输出与输入信号 | ||||||||||||||||
| [1] | 安装型式（规格型号） | 0 | 基本配置(电流输出+脉冲输出+报警输出) | ||||||||||||||
| 1 | 定尺安装型式 （注1） HFE61F-H-A | 2 | 基本配置 + RS232 | ||||||||||||||
| 2 | 在线可插拔安装型式（注2） HFE61F-H-B-500 | 4 | 基本配置 + RS485 | ||||||||||||||
| 3 | 在线可插拔安装型式（注2） HFE61F-H-B-900 | M | 基本配置 + MODBUS | ||||||||||||||
| 4 | 在线可插拔安装型式（注2） HFE61F-H-B-1200 | H | 基本配置 + HART | ||||||||||||||
| 5 | 在线可插拔安装型式（注2） HFE61F-H-B-1500 | P | 基本配置 + Profibus-DP | ||||||||||||||
| [4] | 电极材料 | [12] | 附加功能 | ||||||||||||||
| 1 | 不锈钢 [316L] | 0 | 无要求 | R | 红外遥控 | ||||||||||||
| 2 | 哈氏合金C [Alloy-C22] | T | 掉电计时 | H | 小时累计 | ||||||||||||
| 3 | 哈氏合金B [Alloy-B10] | Q | 定量控制 | J | 继电器输出 | ||||||||||||
| 4 | 钛 [titanium] | ||||||||||||||||
| 5 | 钽 [tantalum] | [13] | 出厂校验 | ||||||||||||||
| 1 | 3点校验，1.5% | T | 其他要求 | ||||||||||||||
| 2 | 5点校验，1.5% | ||||||||||||||||
| [5] | 接地方式 | [14] | 补充编码 | ||||||||||||||
| 0 | 本体探头接地 | 0 | 无要求 | ||||||||||||||
| 选型举例 |
DN150、4.0MPa、定尺安装型式、316L电极、本体探头接地、介质温度≤120℃、IP67、非防爆、一体型、交流供电、基本配置+RS485、无附加功能要求、3点校验、1.5%、无补充要求。 编码：HFE61F-H-1-15040110B21CA4010 |
||||||||||||||||
注：1、定尺安装形式—即为固定插入式。2、在线可插拔安装型式—即为在线带压不断流安装。
