1.简介：
HOFFER的HFCM型质量流量计，即科里奥利质量流量计，是利用科里奥利力原理的
流量测量仪表，可以用于石油、石化、天然气、化工、制药、造纸、食品和能源等行
业。在工艺过程的检测和贸易交接计量等场合，获得了广泛的应用，业已受到国际流
量测量届的高度重视和广大用户的欢迎，是当今世界上比较先进、发展趋势较快的一
种新型流量测量仪表。科氏力质量流量计与传统的流量测量方式相比，具有明显的优点：
1）科氏力质量流量计能够直接的测量管道内流体的质量流量，不需要经过中间参数的转
换，从而避免了中间环节带来的测量误差。
2）它的质量流量测量准确度高、重复性好，可以在比较大的量程比范围内，实现对流体
质量流量的高准确度直接测量。
3）科氏力质量流量计可测量流体范围广泛，除可以测量一般粘度的气体和液体外，还可测量各种高粘度、非牛顿型流体。对于含
有固相成分的浆液、含有微量气相成分的流体，在一定条件下也可使用。
4）科氏力质量流量计的测量管的振动幅小，可视作非活动件，在流体流过的流量计管道内部无阻碍件和活动件，因而可靠性高，使
用寿命长，日常维修量小。
5）科氏力质量流量计除可以直接测量流体的质量流量外，还可以直接测量流体的密度和温度，还可由质量流量和流体密度派生出双
组分溶液中溶质的浓度，可以提供多种参数的显示和输出，是一种集多功能于一体流量测控仪表。
2.技术特点：
♦可测量流体范围广泛：适用于非均匀介质、低温介质、气体介质♦可测量参数种类多：可测量质量流量、介质密度、温度及体积流量
♦采用高频振幅和均衡测量管技术，确保测量更加稳定
♦采用易清洗和消毒的传感器结构，更适合于卫生型计量要求
♦精度等级高：±0.1%，±0.2%，±0.5%
♦测量温度范围高：-200°C～+300°C
♦鉴定标准高：采用八点三次鉴定标准，使用NIST可追溯型检定证书
♦采用防爆技术，确保仪表使用安全
3.参数规格：
♦测量介质：液体、气体♦测量范围：液体: 2.5~1,130,000千克/小时
气体: 0.5~22,500千克/小时
♦管径范围：1/8英寸~8英寸(DN3-DN200)
♦工艺连接：法兰连接(螺纹连接、焊接可选)

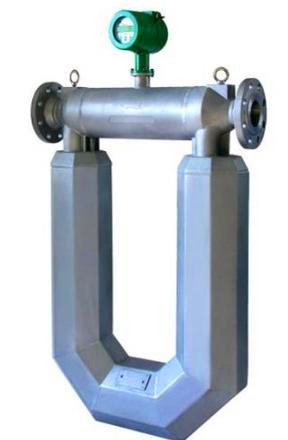

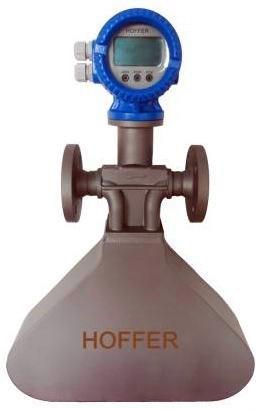

♦测量管形状：Ω-测量管 U-测量管 △-测量管
♦测量精度：液体: ±0.1%,±0.2%,±0.5%
气体: ±0.25%,±0.5%,±0.75%
♦重复型：±0.075%
♦频率范围：10~2000 Hz
♦显示参数（液晶彩显）：英制单位(质量)：kg, lb, ton
英制单位(温度)：°C, °F
英制单位(体积)：m³, Liter, US Gallon, Imperial Gallon, Million Gallon
♦零点稳定性：0.01%
♦零点偏移(%FS / °C)：0.005
♦测量温度： -58~392 °F (-50~200 °C) –标准
-450~392 °F (-210~200 °C) –超低（高）温
♦适用环境温度：-55~292 °F (-50~100 °C)
♦最大工作压力：360~930 psig (2.5~16MPA)
♦测量管标准：SS per DIN1.4571 (AISI 316Ti)
♦外壳材质：不锈钢304
♦电源要求：24VDC,±20%；86~260VAC,50~60Hz
♦平均功耗：小于6W
♦输出信号：4~20 mA,0~10 kHz pulse, RS485
♦密度测量范围：0.2~2.0 g/cc
♦密度测量精度：±0.001 g/cc
♦温度测量精度：小于±1 °C
4.选型编码表：
| -Tube | HFCM-MB | **- | *- | **- | *- | *- | *- | ***- | **- | **- | **- |
Description 型号 |
| -Tube | HFCM-UT | |||||||||||
| -Tube | ||||||||||||
| 1/8”（DN3） | 1/8 |
Size 管径 |
||||||||||
| 1/4”（DN7） | 1/4 | |||||||||||
| 3/8”（DN10） | 3/8 | |||||||||||
| 1/2”（DN15） | 1/2 | |||||||||||
| 1”（DN25） | 1 | |||||||||||
| …… | … | |||||||||||
| Liquid 液体 | L |
Fluid 介质 |
||||||||||
| Gas 气体 | G | |||||||||||
| ANSI 150#(2.5 Mpa) | F1 | Process Connection连接压力 | ||||||||||
| ANSI 300#(5.0 Mpa ) | F3 | |||||||||||
| Other connection 其他 | O | |||||||||||
| ±0.1% | 1 |
Accuracy 测量精度 |
||||||||||
| ±0.2% | 2 | |||||||||||
| ±0.5% | 5 | |||||||||||
| -58~392 °F (-50~200 °C) - standard 标准型 | 1 |
Temperature 测量温度 |
||||||||||
| -450~392 °F (-210~200 °C) -only for remote 仅分体型 | 2 | |||||||||||
| ANSI 150#(2.5 Mpa) | 1 |
Pressure 工作压力 |
||||||||||
| ANSI 300#(5.0 Mpa ) | 2 | |||||||||||
| Other connection 其他 | 3 | |||||||||||
| Compact Version, display一体型–液晶彩显，4-20Ma，RS485 | CYS |
Transmitter 传输通讯 |
||||||||||
| Compact Version, display一体型–液晶彩显，4-20Ma，RS485，HART | CYH | |||||||||||
| Remote Version, display分体型–液晶彩显，4-20Ma，RS485 | RYS | |||||||||||
| Remote Version, display分体型–液晶彩显，4-20Ma，RS485，HART | RYH | |||||||||||
| Non-Explosion 非防爆 | NX |
Approval 防爆 |
||||||||||
| Exdib II CT3～T6 for transdurcer 转换器, Exd[ib] II CT6 transmitter传感器 | XI | |||||||||||
| Exdib II CT4～T6 for compact 一体型 | XD | |||||||||||
| 24VDC | DC |
Power supply 供电电源 |
||||||||||
| 85-260 VAC, 50 Hz | AC | |||||||||||
| Signal cable for remote type - $10/m 远传通讯单元- $15/m | CABL |
Options 其他选项 |
||||||||||
| Hot jacket 保温加持 | HJ | |||||||||||
