1.简介：

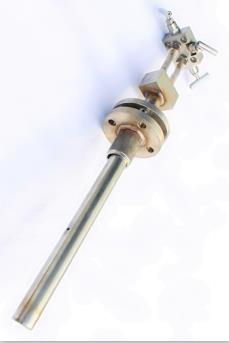

HOFFER的HFDPWG-I型匀速管流量计是利用差压原理测流量的仪表。该仪表具有
体积小、数字化程度高、安装方便、测量准确等优点。匀速管流量计与传统的气体
流量测量方式相比，具有明显的优点：
1）测量方便、准确。可得到气体的质量流量或者标准体积流量；
2）灵敏度高，可测量流速低的气体；
3）抗震性能好、使用寿命长。传感器无活动部件，不受震动对测量精度的影响。
2.技术特点：
♦可测量流体范围广泛：适用于各种气体介质♦可测量质量流量、标准体积流量
♦宽量程：可测4Nm/s～50Nm/s，能测量极低流速和微小流量，能测低压气体流量
♦采用易清洗和消毒的传感器结构，更符合卫生型计量要求
♦精度等级高：±1.0%、±1.5%、±2.0%
♦数字化设计：整体数字化电路测量，测量准确、维修方便
♦采用RS-485通讯或HART通讯，可以实现工厂自动化、集成化
♦鉴定标准高：采用八点三次鉴定标准，使用NIST可追溯型检定证书
♦采用防爆技术，确保仪表使用安全
♦安装维修简便：在现场条件允许的情况下，可以实现不停产安装和维护
3.参数规格：
♦测量介质：气体、液体♦测量范围：28~3,000,000 NM³/hr
♦管径范围：2英寸~120英寸(DN50~DN3000)
♦工艺连接：插入式，法兰连接
♦测量精度：±1.0%、±1.5%、±2.0%
♦重复型：±0.75%
♦频率范围：10~2000 Hz
♦显示参数（液晶彩显）：NM³/hr,KG/hr,NM³,KG
♦零点稳定性：0.5%
♦零点偏移(%FS /°C)：0.05
♦测量温度：-58~292 °F (-50~100 °C) –标准
-58~392 °F (-50~200 °C) –高温
♦最大工作压力：360~930 psig (2.5~16MPA)♦测量管标准：SS per DIN1.4571 (AISI 316Ti)
♦外壳材质：不锈钢304
♦电源要求：24VDC,±20%；86~260VAC,50~60Hz
♦平均功耗：小于2W
♦输出信号：4~20 mA,0~10 kHz pulse, RS485
4.选型编码表：
| HFDPWG Series | ||||||||
| Example HFDPWG-I-L300-221NN | ||||||||
| Plug-in | I |
Connections 安装连接方式 |
||||||
| Other | O | |||||||
| 2"(DN50) | 25 |
Long 测量管深度 |
||||||
| 3"(DN80) | 40 | |||||||
| 4"(DN100) | 50 | |||||||
| 6"(DN150) | 75 | |||||||
| 8"(DN200) | 100 | |||||||
| 10"(DN250) | 125 | |||||||
| …… | .. | |||||||
| CS | 1 |
Housing material 表体材质 |
||||||
| SS304 | 2 | |||||||
| SS316L | 3 | |||||||
| Other | 4 | |||||||
| CS | 1 |
Measuring Tube 测量管材质 |
||||||
| SS304 | 2 | |||||||
| SS316L | 3 | |||||||
| Hastelloy C | 4 | |||||||
| Monel | 5 | |||||||
| Other | 9 | |||||||
| ANSI150 | 1 |
Flange Rating 工作压力 |
||||||
| ANSI300 | 2 | |||||||
| ANSI600 | 3 | |||||||
| PN16 | 4 | |||||||
| PN25 | 5 | |||||||
| PN40 | 6 | |||||||
| With Heat Jacket | Y/N |
With or Without Heat Jacket 带保温结构 |
||||||
| With DP transmitter | Y/N |
With or Without DP transmitter 带差压变送器 |
||||||
